M5DV Digital Voice Project
โปรเจ็คทำ M5Stack มาคุยดิจิตอลวอยส์ ด้วยโหมด M17 ผ่านไวไฟ แสดงผลบนหน้าจอ ตั้งค่าผ่านเว็บ กดคีย์พูดเมื่อต่อไมค์ หรือเฝ้าฟัง
อุปกรณ์ที่ต้องใช้
1.M5Stack 1ตัว
2.Mic MAX9814 Adafruit 1ตัว

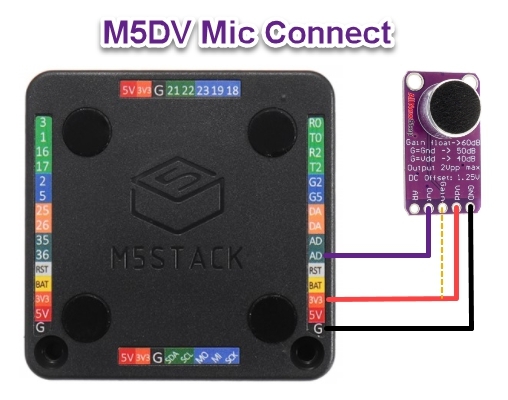

การเชื่อมต่อให้ ต่อขาไมค์ Vdd->3.3V,GND->GND และ Out -> GPIO36 (AD) ในส่วนขา Gain ต่อเข้ากับ Vdd เสียงจะเบาสำหรับคนพูดเสียงดัง
*ไมค์ใช้รุ่นอื่นได้แต่ต้องทำหรือตั้ง Offset DC ไว้ที่ 1.25V

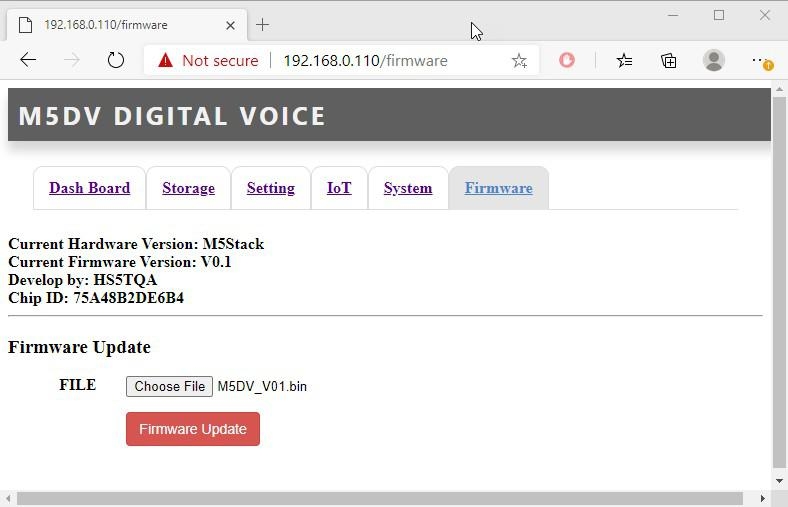

การติดตั้งเฟิร์มแวร์ให้ M5STACK (ทำครั้งแรก ต่อไปอับเดทผ่านเว็บ)
1.ต่อสาย USB เข้ากับ M5STACK

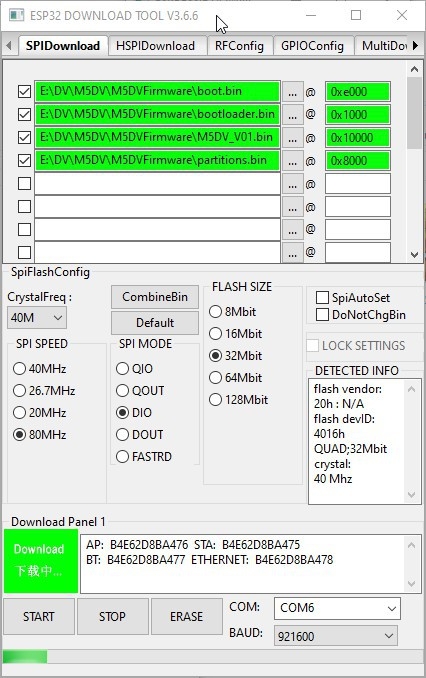

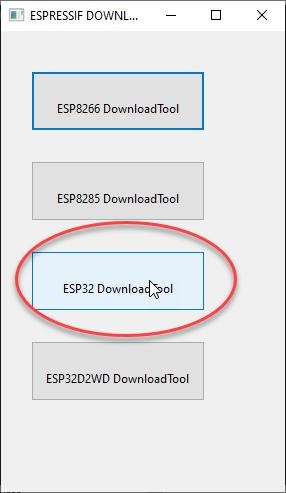

2.ดาวน์โหลดเฟิร์มแวร์และเปิดโปรแกรม ESP32 DOWNLOAD TOOL ให้ตั้งค่าในโปรแกรมอับโหลดเฟิร์มแวร์กำหนดตัวเฟิร์มแวร์ไว้ M5DV_Vxx.bin ตำแหน่ง 0x10000 และ partitions.bin ที่ 0x8000 และ bootloader_dio_80m.bin ที่ 0x10000 และ boot.bin ที่ 0xe000 ถ้าอับโหลดไม่เข้าให้ต่อสาย GPIO0 ลง GND กดปุ่ม START เสร็จแล้วให้กดปุ่มเพาเวอร์หรือรีเซ็ต(แดง) อีกครั้ง
3.ให้กดปุ่มซ้าย(A)ค้างไว้แล้วกดปุ่มเปิดสวิทซ์หรือเสียบปลั๊กเพื่อตั้งค่าเริ่มต้น

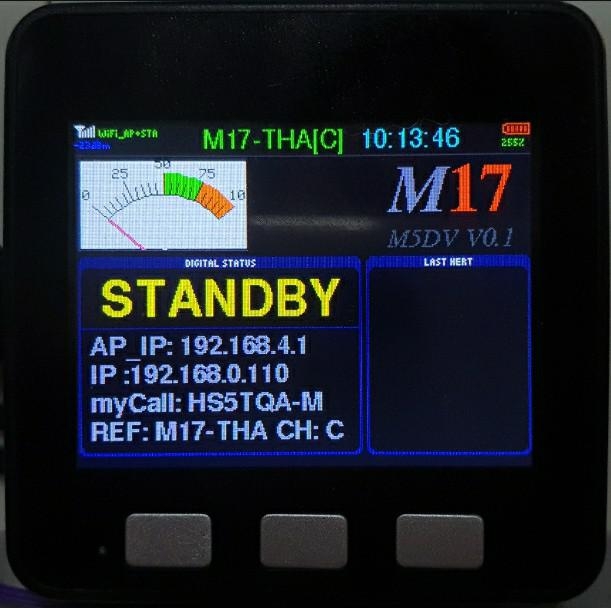

4.จากนั้นก็ไปต่อ WiFi ชื่อ SSID: M5DV แล้วเปิดบราวน์เซอร์เข้าเว็บ http://192.168.4.1 คอนฟิกซ์ได้เลย หรือเปิดเร้าเตอร์/แชร์ไวไฟชื่อ SSID: APRSTH Pass: aprsthnetwork แล้วเข้าด้วยไอพีจาก M5Stack ได้รับ ดูไอพีได้ที่หน้าจอแสดง LCD
การตั้งค่าใช้งานผ่านเว็บบราวน์เซอร์
1.ตั้งค่าไวไฟในแท็บ Setting เชื่อมต่อไปยังเราเตอร์หรืออุปกรณ์ที่แชร์อินเทอร์เน็ตไว้ ตามชื่อเร้าเตอร์ (SSID) และรหัสผ่าน
2.ตั้งค่าใช้งานดิจิตอลวอยส์ในแท็บ IoT ในด้านเซิร์ฟเวอร์บริการรีแฟล็กเตอร์ยังไม่ต้องแก้ไข(นอกจากทดลองใช้ที่อื่น ๆ) ให้ ห้องทดสอบในช่อง M17 Module มีบริการ 26ห้อง A-Z ใส่หนึ่งตัวอักษร ด้านผู้ใช้ใส่นามเรียกขานตนเองในช่อง myCallSign และลำดับอุปกรณ์(บางคนใช้หลายเครื่อง) กำหนดใส่ได้ 26ตัว A-Z หนึ่งตัวอักษรเช่นกัน
ดาวน์โหลดเฟิร์มแวร์ได้ที่ https://www.dprns.com/index.php?ind=downloads&op=entry_view&iden=70
